水熱碳化
技術原理
采用連續加壓加溫的方法,在200℃以上的溫度,2.0Mpa的反應條件下,將有機廢棄物中的細胞破壁、分解,使細胞中的“結合水”、“間隙水”轉化為“自由水”,在不添加任何藥劑并通過機械壓濾的方式,達到減量80%~90%的預期,得到固體產物水熱碳。所得干泥餅含水率30%左右、熱值高,含大量的炭,磷酸根等可做綠化營養土、有機肥輔料、水泥廠摻合料、電廠生物質燃料等使用。
我們突破了傳統的獨特水熱炭化裝備的方式,不僅解決了使用壓力容器、碳化溫度過低、連續保壓、易損件使用壽命的問題,也使水熱炭化技術實現了連續性、安全性;可滿足污泥就地?zé)o害化、減量化的目的,同時由于采用特殊的水熱炭化方式,解決了結垢堵塞、腐蝕等問題,使設備使用周期提高。
工藝流程

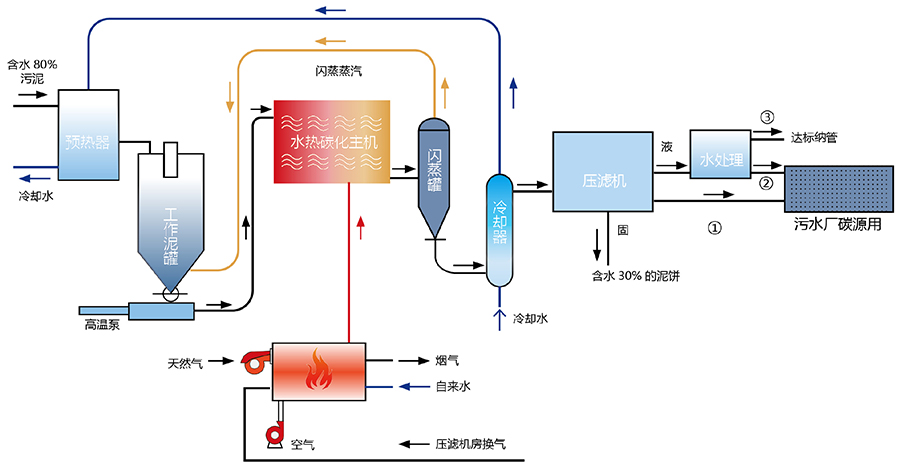

污水處理污泥通過離心機脫水至80%左右,匯集到收池中,池底污泥泵將污泥送至相應的污泥儲存罐中(儲存罐容積大小暫定100m³)再由污泥儲存罐底部的泵送至熱回收泥罐,污泥在熱回收泥罐中(0.6Mpa)被蒸汽余熱加熱到70℃,再由雙缸連續式柱塞泵送入水熱炭化系統,水熱炭化系統設定環境壓力2.0Mpa,溫度200℃以上,污泥在水熱碳化系統中整體停留時間40分鐘左右,并發生了碳化反應,污泥中大部分有機質被碳化分解,碳化反應完成后的污泥經過閃蒸罐與蒸汽進行分離,分離后的蒸汽(140℃)經由管道送回至工作泥罐中將污泥進行預熱。從閃蒸罐分離出來的漿狀污泥再經由間接式水換熱器進行降溫至60℃以下后送至熱解罐等待壓濾,熱解罐底泥漿泵將污泥漿送至相應的壓濾機進行固液分離,分離后得到含水率30%以下固體物送至原料存儲區,并根據實際情況送至終端用戶;整個處理過程不產生臭氣,僅有部分不凝氣和板框壓濾廢氣,不需要獨立設置臭氣處理系統,分離后的水匯入廠區污水處理廠深度處理。
核心突破
● 將高壓反應容器改為管道群,大大降低了因高壓容器帶來的安全隱患。
● 同時真正意義上實現了連續式生產,并非續批式生產。
水熱炭化處理污泥對比
原泥含水率(MC)80%~82%
|
→ |
在2.0Mpa、200℃以上的水熱碳化工藝中經過熱處理后,
再經過板框壓濾機壓榨,得到含水28%的干泥餅。
|
水熱碳化在有機固廢上的優點
● 處置過程不添加任何化學藥劑、石灰等;
● 細胞徹底破壁,有機質分解成小分子有機酸,可以作為污水廠碳源或厭氧產沼氣;
● 有機物碳化后,大大的減少了干基量;
● 運行壓力2.0Mpa以上,溫度200℃以上,可將有機固廢中的病毒、細菌及蟲卵全部去除;
● 大部分有機物發生碳化,碳保留在固體物中,沒有增加無機成分,不降低原有熱值;
● 在壓力的環境下未發生汽化潛熱,能耗低;
● 處理效果接近焚燒,但投資及運行成本遠低于焚燒;
基于以上優勢,水熱碳化工藝解決了含有機固廢脫水難、易腐、終端處置難的情況,為后續有機固廢的綜合利用提供了必要的預處理?xiàng)l件。
成本對比
運營能耗突破
按照80%含水率計算,噸消耗指標大幅降低,每噸消耗蒸汽300KG,電16kw·H,水0.5T。
天然氣單價3元/m³ 電費1元/kw·h 水費5元/噸
項目 |
單價(元) |
板框壓濾(藥劑法) |
板框壓濾(石灰法) |
熱干化 |
水熱碳化 |
噸消耗 |
小計 |
噸消耗 |
小計 |
噸消耗 |
小計 |
噸消耗 |
小計 |
生產指標 |
原泥含水率 |
80% |
含水率 |
|
60% |
55% |
30% |
30% |
剩余固體物(T) |
|
0.5 |
0.57 |
0.28 |
0.17 |
消耗指標 |
天然氣(m³) |
3 |
無 |
|
無 |
|
90 |
270 |
25 |
75 |
電(kw.h) |
1 |
35 |
35 |
35 |
35 |
40 |
40 |
16 |
16 |
水(T) |
5 |
無 |
|
無 |
|
無 |
|
0.5 |
2.5 |
藥劑、石灰 |
|
100 |
100 |
80 |
80 |
無 |
|
無 |
|
后端處理費 |
300 |
0.5 |
150 |
0.57 |
171 |
0.28 |
84 |
0.17 |
51 |
成本合計 |
|
|
285 |
|
286 |
|
394 |
|
144 |
